我國制造業還普遍存在著技術落后、設備落后、勞動生產率低下、萬元產值能耗比大大高于發達國家水平的現狀，而且我國現階段以及將來會面臨勞動力需求越來越緊張，勞動力成本極大增加的局面。采用物聯網和自動化控制技術，實現起重機無人操作及高精定位（定位精度實現幾毫米），這將是起重機械設備未來的發展趨勢。

1、技術難點

要使起重機實現高精定位，主要解決以下幾個問題：

吊具起吊過程中，不會產生漂移和擺動，也不會由于被吊物體重心位置隨被吊物體形狀不同有一定變化而產生擺動；大小車運行過程中無打滑現象；大、小車運行機構的高精度驅動。多種規劃路線中自動選擇最合適路線吊運物件。

2、高精定位起重機主要技術

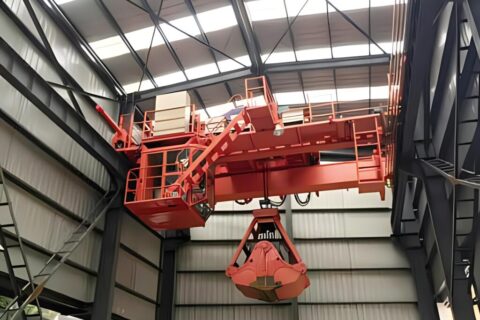

2.1小車

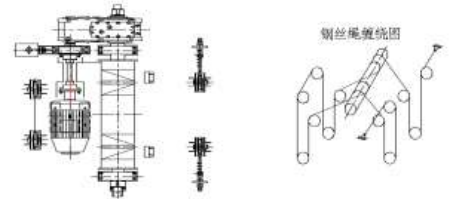

高精定位起重小車起升機構采用三繩四吊點的繞繩機構。主要由電動機、減速機、制動器、卷筒組、支撐滑輪組、導向滑輪組、鋼絲繩、鋼絲繩固定裝置和控制系統等組成。

卷筒采用四聯卷筒，兩端的繩槽部分分別采用一根鋼絲繩，先后通過導向滑輪1、動滑輪1、支撐滑輪1后固定在可調節的鋼絲繩固定裝置上；中間兩端繩操采用一根鋼絲繩繩，鋼絲繩的一端先固定在卷筒中間槽段的一端上，另一端先后繞過導向滑輪2、動滑輪2、支撐滑輪2、支撐滑輪3、動滑輪3、導向滑輪3后固定在卷筒中間槽段的另一端上。此種結構能夠很好的保證鋼絲繩在升降的過程中，吊具兩側的鋼絲繩受力均衡，保證吊具在水平面內不發生位移。

起升電動機采用加裝編碼器的變頻電機，起升機構的低速軸上亦裝有編碼器。各組成速度閉環控制和位置閉環控制系統，可有效連續的檢測吊具的起升位置和起升高度。

為保證起升裝置安全、平穩的工作，起升機構設置了多種安全保護裝置。

a）起升系統卷筒軸上設置有一套旋轉行程限位開關和編碼器，用來監察吊具行程的上、下停止位置。當?shù)蹙咴谏仙蛳陆档竭_(dá)行程減速、停止位置和超行程時能輸出信號以便控制起升電動機減速和停止，切斷電動機的控制電源；

b）起升系統在吊具行程的上極限位置設有一個重錘限位開關，用于吊鉤在上升到達行程極限位置時切斷電動機的動力電源；

c）起升系統的電動機設有溫度檢測裝置，避免電動機過熱；

d）起升機構設有精確而可靠的超載限制器，等載荷達到額定起重量的90%時發出提示性報警信號當載荷超過額定起重量時，能切斷起升機構電源停止起升運動，并發出禁止性報警信號。此時起升機構能進行下降運動。

e）采用激光防撞裝置，防止在吊重過程中由于受意外沖擊，吊具擺動，進入到上部的套筒時被卡死，造成設備損壞、鋼絲繩斷裂、吊具下落的重大安全事故。

2.2運行機構

運行機構主要有“三合一”減速電機、車輪組、齒輪齒條編碼器定位系統、水平導向輪等組成。

運行機構水平導向輪安裝在端梁上，沿加工過的導向軌道運行，通過導向輪的偏心調節裝置，能確保小車架與軌道之間的垂直度在±1’30”以內。

在運行機構的一側端梁外部設置有齒輪齒條編碼器定位系統，齒條安裝在主梁上，通過齒輪與齒條緊密嚙合傳動帶動編碼器，從而實現車輪運行過程中不空轉及運行位置精準的要求。

三合一驅動電機為伺服電機，控制器亦采用伺服驅動器。電機軸上裝有內環正余弦編碼器，運行機構的一側端梁外部設置有齒輪齒條的外環SSI編碼器，齒條安裝在主梁上，徹底解決打滑的問題。伺服驅動器同時采集兩套編碼器的編碼值，在變頻器內編程比較兩套編碼器值，進行運算。通過運算，實現兩個功能：1、兩套編碼器值經過換算正常情況下必須保證一個固定比值范圍，如果超出范圍值，設備有故障，停車檢修。2、通過換算值標定位移與編碼器值的比值計算出單位位移內，伺服驅動器需要產生的IPO脈沖數，驅動伺服電機按照給定的脈沖數運行。PLC通過采集伺服驅動器收集的兩套編碼器值，來計算當前位置與目標位置，規劃起重機運行的路徑及速度曲線，使起重機既能準確定位又能平穩、安全運行到目標位置。

2.3電控部分

電控操作集中在操縱室內，采用“手動控制+高級自動控制+遙控”方式，電氣控制采用“PLC＋觸摸屏＋調速裝置”的系統。操作操作臺上按鈕、操作手柄符合人體工程學原理，操作臺安裝在遠程控制室內。電氣控制柜以及電阻器均安裝在起重機橋架走臺上。采用彩色觸摸屏可編程操作員終端作為自動方式下的操作設備。中文界面觸摸屏圖文顯示總體畫面、起重機狀態畫面、吊具的三維位置、運行參數、工作狀態、用戶管理等。

在操作臺上設置選擇開關，可以通過選擇開關選擇操作臺操作、遙控器操作，在PLC出現故障不正常工作時，可以切換至控制柜控制，通過起重機上控制柜面板上的按鈕進行操作。操作臺上設置手動運行、自動運行選擇開關，在操作臺操作時，撥動開關切換到自動運行模式，通過觸摸屏上設置開關操作自動運行。

1）自動運行模式：

將操作臺上操作選擇開關打到操作臺位置，將自動/手動按鈕打到自動位置，通過觸摸屏上畫面選擇抓取或者釋放位置，通過開始運行按鈕開始自動運行抓取、運送、釋放動作。

2）手動操作臺操作

將操作臺上操作選擇開關打到操作臺位置，將自動/手動按鈕打到手動位置，通過操作臺上的手柄操作各個機構，通過視頻監視器監視各個機構動作位置進行定位運行。

3、結論

通過研發高精定位全自動數控起重機，使起重機逐步由人工操作轉向智能化。在此過程中積累研發和制作經驗，找出所使用新技術的不足和缺點，并找到改進的辦法。在此基礎上，我們要逐步開發，爭取使起重機像工藝機器人一樣，能全方位的服務人類。同時提高我國起重制造業的國際地位，使其在自動化、智能化方面處于國際領先水平。
